薄膜主要由聚氯乙烯、聚乙烯、聚丙烯等树脂制成，具有柔软性、延展性，良好的加工性能和印刷性能，已经广泛地应用于食品、医药、化工等领域，但是由于树脂生产成本高，对环境影响大，通常需要加入填料降低成本。由于普通填料的性能问题，会对薄膜的透明性产生影响。纳米碳酸钙作为一种新型的填料，粒子尺寸小，比表面积大，可增加塑料薄膜的强度，具有比重小，制造成本低等优点。
通过对晶型控制剂、硫酸钡用量、表面改性剂配方等影响纳米碳酸钙性能的因素进行试验研究，并用于PE 薄膜制备开展了应用试验，为制备比重较小、分散性好、吸油值低的纳米碳酸钙提供思路。
一、 晶形控制剂用量对薄膜性能的影响
在制备纳米碳酸钙过程中分别添加0%、0.3%、0.6%、1.2%、2%(按纳米碳酸钙干基含量) 山梨糖醇，考察不同山梨糖醇用量对纳米碳酸钙及薄膜性能的影响(2)。由表可知：不加晶型控制剂山梨糖醇的空白样，比表面积小，透明性较差；随着山梨糖醇用量增加后，粒子变小，比表面积增大，有利于光线绕射，透明率提高；但是比表面积达到一定程度，吸油值增加，加工阻力增大，粒子之间作用力强，造成分散性下降。综合考虑，确定山梨糖醇用量为纳米碳酸钙的0.6%。
晶型控制剂用量对薄膜性能的影响
二、包覆硫酸钡用量对膜性能的影响
将纳米碳酸钙采用0%、5%、10%、15%(按纳米碳酸钙干基的) 等不同量的硫酸钡进行包覆，考察硫酸钡用量对薄膜性能的影响。纳米碳酸钙的形态为立方体，加入硫酸钡包覆纳米碳酸钙主要目的是形成具有海棉结构的沉积层，产生一定的空隙率，改善分散性，提升光的透光率，进而提高透明性。由表可知：随着硫酸钡用量的增加，纳米碳酸钙被硫酸钡包覆，分散性和光透光率变好，当用量达到10% 以上后，透光率变化不大，综合考虑成本因素，确定硫酸钡用量为纳米碳酸钙干基量的10%。

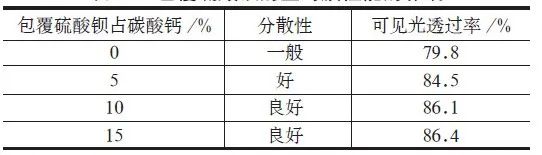

包覆硫酸钡的量对膜性能的影响
三、 表面处理配方对膜性能的影响
添加5%～6% 的不同表面处理剂进行试验，考察其对纳米碳酸钙及薄膜性能的影响。从下表可以看出，试验1中：硬脂酸皂中亲水的COO- 基与Ca2+ 结合形成硬脂酸钙，包覆在纳米碳酸钙表面形成包覆层，可以提高分散性和降低吸油值。试验2 中：磷酸酯是以磷为中心，具有烷氧基的偶联剂，由多个亲油长碳链基团组成，在硬脂酸皂溶液中均匀分散后，与硬脂酸皂一起包覆在纳米碳酸钙表面，可降低吸油值，提高分散性和光透过率。试验3 中：柠檬酸三丁酯是一种良好地增塑剂，与PE 母粒具有相容性好、增塑效率高、耐候性强，柠檬酸三丁酯溶解于硬脂酸皂中，吸附到纳米碳酸钙表面，提高纳米碳酸钙与PE 的相溶性，提高分散性和光透过率。试验4 中：通过硬脂酸皂溶解磷酸酯和柠檬酸三丁酯，包覆到纳米碳酸钙表面，硬脂酸皂可提高分散性，磷酸酯偶联剂具有增强效果，柠檬酸三丁酯增加相溶性，可以降低吸油值，提高分散性和提高光透过率。综合来看，试验4 配方具有低的吸油值、好的分散性和可见光透过率。

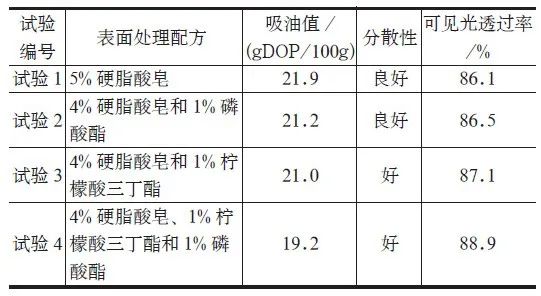

表面处理配方对膜性能的影响
四、纳米碳酸钙性能
本试验制备的纳米碳酸钙与GB/T 19590－2011 中橡胶塑料用纳米碳酸钙指标对比。从表中可以看出，本试验纳米碳酸钙达到I 型标准，从图1 电镜看平均粒径为40nm，图2 激光粒径仪测试D50 为0.43μm，D97 为6.6μm，具有良好的分散性。
本试验的纳米碳酸钙与GB/T 19590-2011的指标对比
五、 替代纳米硫酸钡性能对比
采用表1 配方，将本试验制备的纳米碳酸钙(A)与纳米硫酸钡(B) 采用同样份数进行混料、造粒制备母粒，吹膜制备薄膜，并检测其透明性和分散性(表6)。从表6 可以看出，采用本试验制成的纳米碳酸钙，制备的薄膜在分散性及透光率等性能上达到纳米硫酸钡指标，而母粒比重2.15g/cm3 相比纳米硫酸钡母粒比重小50% 以上，同样量的母粒吹膜面积大，可降低母粒的生产成本，具有良好的市场前景。
纳米碳酸钙（A）和纳米硫酸钡（B）性能比较
晶形控制剂山梨糖醇用量为纳米碳酸钙的0.6%，按纳米碳酸钙量的10% 硫酸钡作为无机表面处剂，采用4% 硬脂酸皂、1% 酸酯偶联剂和1% 柠檬酸酯作为有机表面处理剂，制备的纳米碳酸钙比表面积为30.6m2/g, 吸油值为19.2 gDOP/100g，电镜测试平均粒径为40nm，激光粒径仪测试D50为0.43μm，制备的PE 薄膜，具有良好的分散性，透光率可达88.9%。
纳米碳酸钙较纳米硫酸钡具有较小的比重，相比纳米硫酸钡母粒比重小50% 以上，同样重量的母粒可吹膜的面积更大，可以降低母粒的生产成本。
声明：贵在分享，如有侵权请告知删除！
哪些因素可以影响碳酸钙的白度？如何解决？
碳酸钙作为一种广泛应用于塑料、橡胶、涂料、造纸等行业的无机填料，其白度是衡量产品质量的重要指标之一。白度的高低不仅影响产品的外观，还直接关系到产品的市场价值和应用性能。本文将探讨影响碳酸钙白度的主要因素，并提出相应的解决方案。
0评论2024-10-2436
氢氧化钙产品中氧化钙含量分析的改进方法
对采用干法消化工艺生产的氢氧化钙产品中的氧化钙含量进行了分析，采用加热分解的方法，可以计算出氢氧化钙产品中的氧化钙含量，该分析方法可以更好的对氢氧化钙产品生产质量进行监控。
0评论2024-08-22204
纳米碳酸钙生产用强力碳化器均匀化效果实验研究
纳米碳酸钙作为一种功能性无机纳米材料，在橡胶、塑料、涂料、造纸等众 多领域具有广泛的应用价值。其粒径分布和均匀性是影响产品质量和应用性能的 关键因素之一。强力碳化器作为一种新型高效的碳化设备，其在纳米碳酸钙生产 过程中的均匀化效果受到了广泛关注。然而目前关于强力碳化器均匀化效果的研 究尚不充分，特别是碳化条件对纳米碳酸钙性质的影响机制尚不明确。本研究旨 在通过实验方法系统地研究强力碳化器的均匀化效果及其影响因素，为纳米碳酸 钙的工业化生产和强力碳化器的进一步优化提供理论支持和实践指导。
0评论2024-08-15147
日本地崎立窑在高端钙镁行业的推广应用
日本地崎株式会社研制了一种新型立窑，该立窑系统以区别于传统意义的煅烧方式而闻名海外，并因其煅烧制度可控快调、活性度可控快调、产能可控快调等优越性能得到海外众多高端钙镁生产企业的青睐。
0评论2024-08-07182
电石渣生产绿色纳米碳酸钙的新工艺研究
以电石渣、碱渣、磷尾矿、皀化废渣、磷肥渣等钙镁型废渣为原料生产绿色轻质（纳米）碳酸钙的碳化工艺路线有三种：一是单纯CO2碳化法，只能生产出粒径粗大的普通绿色轻钙产品；二是CO2碳化+湿法研磨可生产D50在1-2μm的微细绿色轻钙；三是可溶性碳酸盐预碳化+CO2碳化所组成的复合碳化法可生产纳米级绿色轻钙。这三种碳化工艺路线为绿色轻质（纳米）碳酸钙形成高、中、低系列化产品提供了方案。双碳战略下，以电石渣为原料来生产绿色微细轻质（纳米）碳酸钙新工艺可实现电石渣的高值化利用、CO2减排、减碳86.7%的绿色微细轻
0评论2024-08-01246
环状硼酸苯酚酯表面改性剂的合成与性能研究
为增强硼酸酯的应用性能，改善重质碳酸钙（GCC）与树脂基材的融合性，使用硼酸、二乙醇胺和苯酚通过两步反应合成得到新型环状硼酸苯酚酯表面改性剂。分别添加1%、1.5%和2%的表面改性剂对GCC进行处理，测试改性前后GCC粉体的吸油值和微观形貌。改性前后的GCC粉体以30%的比例填充聚丙烯（PP），制成GCC/PP复合材料，进行力学性能、流变、熔融指数（MRF）和差示扫描量热测试。结果表明：表面改性剂添加量为2%时，粉体分散性最好，与未改性碳酸钙相比，吸油值降低了14.0 g/100 g；改性粉体在PP基体中
0评论2024-07-25162
纳米碳酸钙干燥设计及设备选型的研究
在纳米碳酸钙干燥工艺设计过程中，对国内常见的干燥设备和不同组合方式进行热量衡算，并结合典型企业的实际工况数据进行对比，确定了以单级网带干燥作为最优化的工艺及设备选型方案，比闪蒸干燥以及闪蒸干燥和网带干燥组合的干燥系统，能降低综合能耗30%以上。
0评论2024-07-18310
轻质碳酸钙生产烘干设备的选型
滤饼干燥是轻质碳酸钙生产较为关键的工序，其装备费用约占生产线总投资的10～20%，发生的生产成本可以占总成本在10～25%，如此大的变动范围，和生产线工艺设计时干燥机主体的选型有着密切的关系。
0评论2024-07-12314
